Двигатели ЯМЗ-236М2, ЯМЗ-238М2

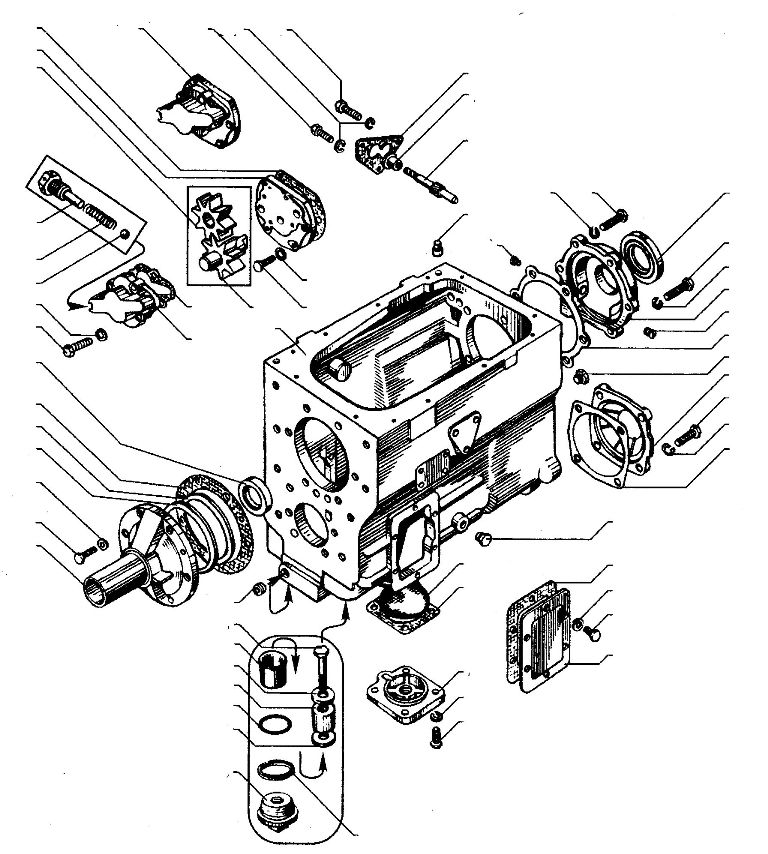

Картер и масляный насос коробок передач ЯМЗ-236Н и ЯМЗ-236П

№	Наименование	Код	Кол.
0	Картер коробки передач с шайбами в сборе	236-1701009-Б	1
0	Шарик стопорный	46 9118 3460	1
0	Кольцо запорное	236-1702186	1
0	Крышка заднего подшипника вторичного вала	236У-1701205-А3	-
0	Пробка сливного отверстия с магнитом в сборе	238-1721255	1
0	Насос масляный в сборе	236-1704010-А	1
0	Корпус насоса в сборе	236-1704015-Б	1
0	Шестерня ведомая с втулкой	336.1704030	1
0	Шестерня ведущая с валиком в сборе	236-1704040-Б	1
0	Шарик стопорный	46 9118 3460	1
0	Кольцо запорное	236-1702186	1
0	Крышка масляного насоса в сборе	236-1704088-Б	1
0	Шарик Б 9,525-100	46 9118 6660	1
0	Пружина клапана	200-1704027	1
0	Пробка клапана	236-1704026	1
0	Прокладка	336.1704029	1
0	Болт	201457-П29	7
0	Шайба	252005-П2	7
0	Прокладка	236-1704017-А2	1
0	Болт	201499-П29	4
0	Шайба	200-1701041	4
1	Крышка подшипника	236-1701040-А	1
2	Болт	201499-П29	10
3	Шайба	200-1701041	2
4	Прокладка регулировочная	201.1721414	3
5	Прокладка регулировочная	201.1721416	2
6	Прокладка	236-1701042-А	1
7	Манжета с пружиной	236-1701230	1
8	Картер коробки передач	236-1701015-Б	1
9	Шестерня ведущая	236-1704040-А2	1
10	Прокладка	236-1704029-А	1
11	Корпус масляного насоса	236-1704015	1
12	Болт	310013-П29	4
13	Шарик Б 9,525-100	46 9118 6660	1
14	Пружина клапана	200-1704027	1
15	Пробка клапана	236-1704026	1
16	Шестерня ведомая	236-1704030	1
17	Основание масляного насоса	236-1704070	1
18	Прокладка	236-1704017-А2	1
19	Насос масляный в сборе	236-1704010	1
20	Болт	310224-П29	1
21	Шайба	252135-П2	3
22	Болт	201457-П29	2
23	Прокладка	236-3802069-Б	1
24	Втулка привода спидометра	236-3802024	1
25	Шестерня привода спидометра	236-3802034-Б	1
26	Штифт верхний установочный	236-1702182	2
27	Штифт упорный	236-3802074	1
28	Шайба	252137-П2	10
29	Болт	201544-П29	9
30	Манжета с пружиной	210-1701210-А	1
31	Болт	200372-П29	1
32	Крышка заднего подшипника вторичного вала	236-1701205-Б4	1
33	Пробка	316105-П29	1
34	Прокладка крышки заднего подшипника	236У-1701203	1
35	Пробка	316104-П29	5
36	Крышка заднего подшипника промежуточного вала	236-1701074-А2	1
37	Прокладка	236-1701075-А	1
38	Пробка	316121-П29	1
39	Прокладка	200-1701021-А	2
40	Болт	201497-П29	16
41	Крышка люка отбора мощности	236-1701020	2
42	Шайба	252136-П2	4
43	Крышка заборника	236-1704054-Б	1
44	Прокладка	236-1704056-А	1
45	Сетка заборника	236-1704049	1
46	Прокладка пробки	312669-П	1
48	Пробка	238-1721258	1
49	Шайба	312480-П2	2
50	Кольцо пружинное	236-1704130	6
51	Магнит ФЭ 7.770.055	34 9841 3023	1
52	Кожух магнита	236-1704128	1
53	Винт	220116-П2	1
54	Пробка	316135-П2	2

Каталог техники / Урал / Двигатели ЯМЗ-236М2, ЯМЗ-238М2 / Картер и масляный насос коробок передач ЯМЗ-236Н и ЯМЗ-236П

Картер и масляный насос коробок передач ЯМЗ-236Н и ЯМЗ-236П

1 2 2 3 3 3 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 28 28 29 29 30 31 32 33 34 35 36 37 38 39 40 40 41 42 43 44 45 46 48 49 49 50 51 52 53 54
